Thema: Torus, Bogen, offener Kreis, Signal-Torus
Wie kann ich den Radius einer abgerundeten Ecke nachträglich ändern?
Ich habe meinen Leiterplatten-Umriss an allen 4 Ecken abgerundet. Jetzt möchte ich aber den Radius der Abrundungen ändern. Wie mache ich das?
Am besten wandeln Sie jede Abrundung erst wieder in eine echte Ecke um und machen dann die Abrundung erneut:

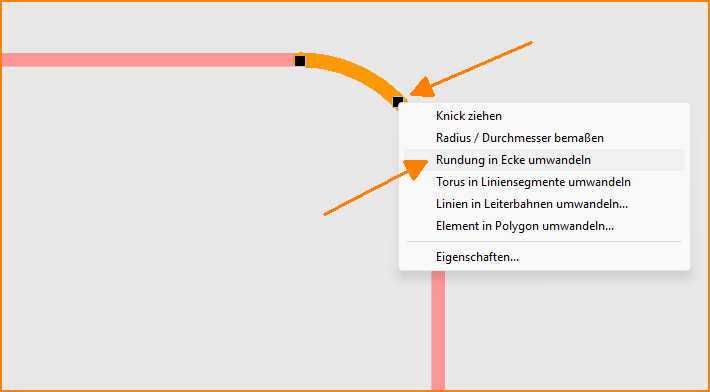

(Bild 1: Abrundung zurückverwandeln)
Selektieren Sie dazu den Bogen und verwenden Sie dann das Kontextmenü des kleinen schwarzen Kästchens mit M2.
Danach runden Sie die Ecke mit einem neuen Radius ab:

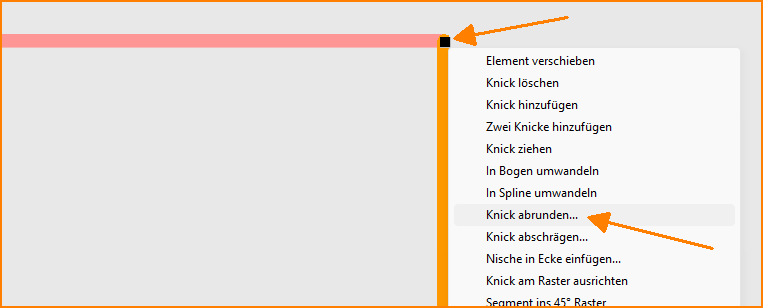

(Bild 2: Ecke neu abrunden)
Dazu selektieren Sie eine Linien und verwenden ebenfalls das Kontextmenü des kleinen schwarzen Kästchens.
