Thema: Gehäuse, Bauteil in der Platine
Wie kann ich Bauteile horizontal und vertikal gleich ausrichten?
Da gibt es viele Möglichkeiten:
Zunächst können Sie den Platzierassistenten verwenden, mit dem können Sie automatisch gleichmäßige Reihen oder Bögen oder Felder von Bauteilen platzieren.
Ansonsten verwenden Sie vor allem ein sinnvolles Rastermaß. Im Schaltplan immer 0,635 mm und im Layout ebenso, es sei denn Sie verwenden SMD-Bauteile, dann verwenden Sie am besten 0,1 mm.
Schalten Sie mit [F8] das Fadenkreuz ein, um die korrekte Ausrichtung der Bauteile schon beim Platzieren zu kontrollieren.
Wenn die Bauteile bereits sitzen, können Sie diese fangen und dann die Taste [ä] für Ändern tippen. Wählen Sie links unten nur die Gehäuse (oder im Schaltplan die Symbole) aus. Jetzt erscheint der Dialog "Gehäuse ändern":

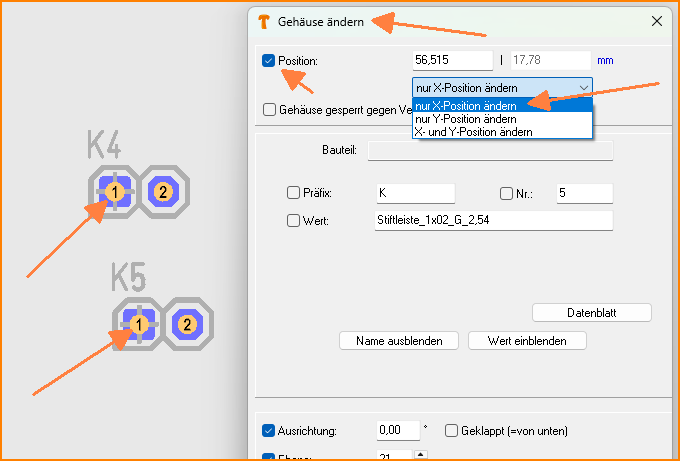

(Bild 1: Nur vertikal (X) oder horizontal (Y) ausrichten)
Setzen Sie oben das Häkchen bei "Position" und wählen Sie "nur X-Position ändern", wenn alle vorne bündig anfangen sollen oder wählen Sie "nur Y-Position ändern", wenn alle oben bündig anfangen sollen. Dann klicken Sie [OK].
Gemeinsam können Sie die Bauteile jetzt noch verschieben, denn die sind ja alle noch gemeinsam selektiert.
