Thema: Gehäuse, Bauteil in der Platine
Wie kann ich eine Spule aus Leiterbahnen anlegen?
Sie können dazu eine Spirale verwenden oder die Spule aus Linien zeichnen. Wenn die Spule auch im Schaltplan erscheinen soll, können Sie ein entsprechendes "Gehäuse" dafür anlegen. Am besten verwenden Sie dazu Linien und Bögen ohne Signal. Dann setzen Sie zwei Pads, mit denen die Spule angeschlossen werden kann.
Damit es nachher nicht zu Fehlermeldungen beim Prüfen (DRC = Design-Rule-Check) kommt, müssen Sie beim ersten und letzten Element, das an die Lötpunkte andockt, die Prüfung auf Kurzschluss abschalten:

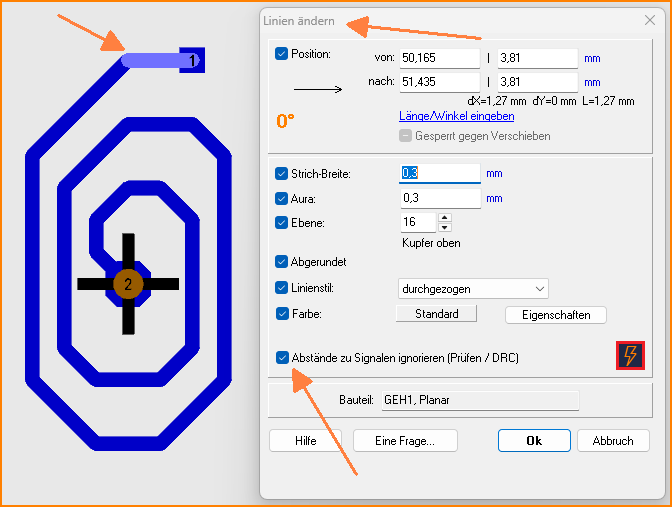

(Bild 1: DRC abschalten für ein Segment)
Danach fangen und exportieren Sie das "Gehäuse" in die Bauteile-Datenbank mit der Taste [x] für eXportieren.
Sie können die Wirkung der Spule erhöhen, indem Sie in der Mitte der Spule eine Duko setzen und auf der anderen Platinenseite im selben Drehsinn Bahnen von innen nach außen verlegen.
